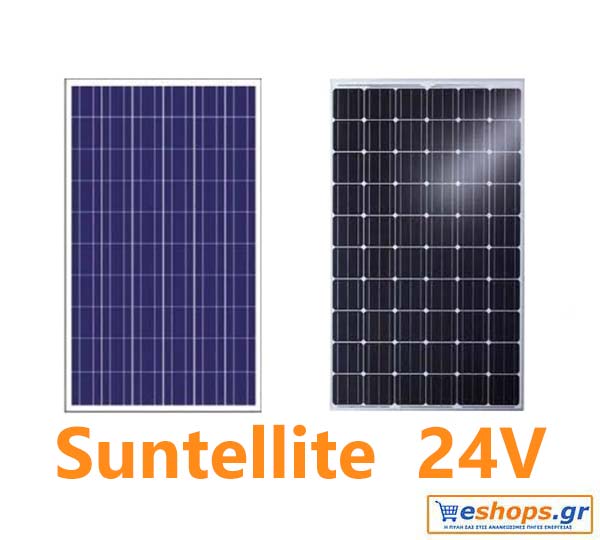

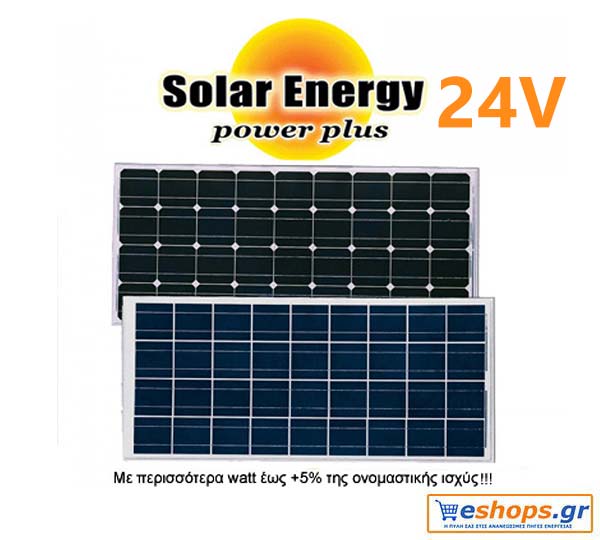

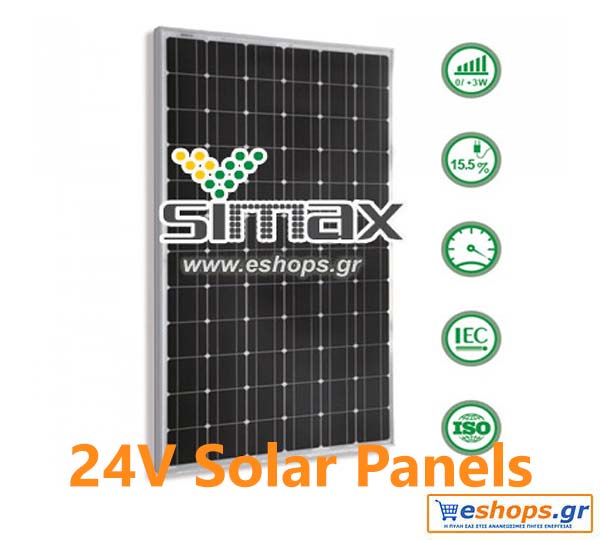

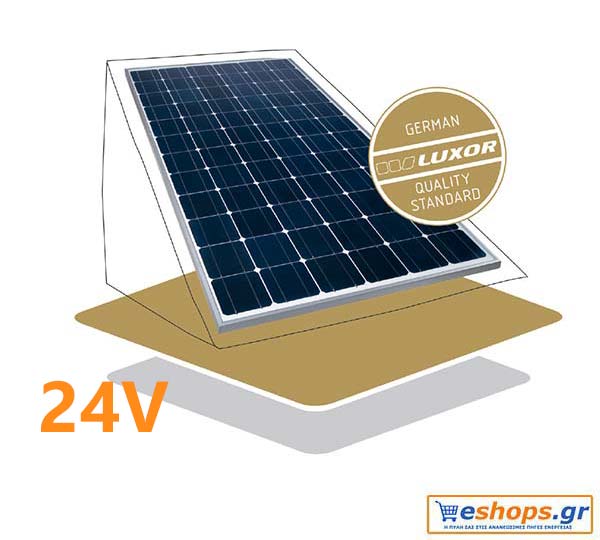

Φωτοβολταϊκά πάνελ 24v

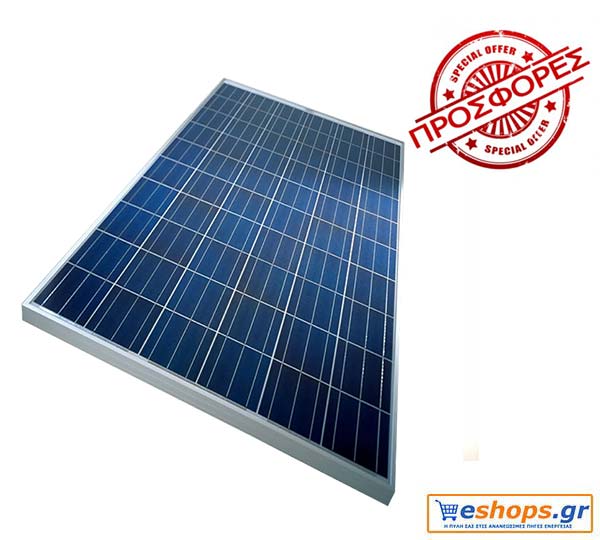

24v Φωτοβολταϊκά πάνελ σε μοναδικές τιμές προσφοράς για αυτόνομα συστήματα για πλαίσια για χρήση σε τροχόσπιτα, σκάφη αναψυχής, εξοχικά, σπίτια, μόνιμες κατοικίες. Τα φωτοβολταϊκά πάνελ 24V είναι ιδανικά για αυτόνομα φωτοβολταικά ή υβριδικά συστήματα.

Τα φωτοβολταϊκά πάνελ 24V συνήθως σχεδιάζονται για χρήση σε συστήματα που λειτουργούν σε υψηλότερη τάση, όπως συστήματα 24V ή συστήματα που χρησιμοποιούνται σε επαγγελματικά ή βιομηχανικά περιβάλλοντα. Εδώ είναι ορισμένοι τύποι και βασικές πληροφορίες για φωτοβολταϊκά πάνελ 24V:

1. Τάση Λειτουργίας (Voc): Η τάση κυκλώματος ανοικτού κυκλώματος (Voc) για φωτοβολταϊκά πάνελ 24V συνήθως κυμαίνεται μεταξύ περίπου 34V έως 40V.
2. Τάση Εργασίας (Vmp): Η τάση σημείου μέγιστης ισχύος (Vmp) είναι συνήθως περίπου 27V έως 36V.
3. Τρέχουσα Ισχύς (Imp): Ο τρέχων αριθμός αμπερών που παράγεται όταν το φωτοβολταϊκό πάνελ λειτουργεί στο σημείο μέγιστης ισχύος.
4. Ισχύς Πάνελ (Watt): Η συνολική ισχύς του πάνελ, που είναι το γινόμενο της τάσης λειτουργίας με τον τρέχοντα αριθμό.
5. Διαστάσεις και Βάρος: Το μέγεθος και το βάρος του πάνελ είναι επίσης σημαντικά για την εγκατάσταση. Διαφορετικά πάνελ έχουν διάφορες διαστάσεις και βάρη.
6. Τύπος Πλαισίου: Το πλαίσιο μπορεί να είναι κατασκευασμένο από αλουμίνιο ή ανοξείδωτο χάλυβα για αντοχή στις καιρικές συνθήκες.
7. Κατάλληλες Εφαρμογές: Εξετάστε τις κατάλληλες εφαρμογές για τα φωτοβολταϊκά πάνελ. Μπορεί να χρησιμοποιούνται για τη φόρτιση μεγαλύτερων μπαταριών, για τροφοδοσία συστημάτων 24V όπως σε συστήματα φωτοβολταϊκής αντλίας νερού, συστήματα φωτοβολταϊκών στοιχείων σε οικιακά κτίρια κ.λπ.

Φωτοβολταικά πάνελ /πλαίσια 24v: Τάση ανοικτού κυκλώματος (Voc)

Η τάση ανοικτού κυκλώματος είναι πόσες βολτς εκπέμπει το ηλιακό πάνελ χωρίς φορτίο. Αν μετράτε μόνο με ένα βολτόμετρο στο άκρο συν και μείον, θα διαβάσετε το Voc. Δεδομένου ότι ο ηλιακός πίνακας δεν είναι συνδεδεμένος σε τίποτα, δεν υπάρχει φορτίο και δεν παράγει ρεύμα.

Αυτός είναι ένας πολύ σημαντικός αριθμός, δεδομένου ότι είναι η μέγιστη τάση που μπορεί να παράγει ο ηλιακός πίνακας κάτω από τυποποιημένες συνθήκες δοκιμής, οπότε αυτός είναι ο αριθμός που πρέπει να χρησιμοποιήσετε για τον καθορισμό του αριθμού των ηλιακών συλλεκτών που μπορείτε να συνδέσετε σε σειρά εισερχόμενα στον μετατροπέα ή τον ελεγκτή φορτίου.

Το Voc μπορεί να παραχθεί σύντομα το πρωί, όταν ο ήλιος εμφανιστεί για πρώτη φορά και οι πίνακες είναι πιο cool, αλλά τα συνδεδεμένα ηλεκτρονικά δεν έχουν ξυπνήσει ακόμα από τη λειτουργία ύπνου.

Θυμηθείτε ότι οι ασφάλειες και οι διακόπτες προστατεύουν τα καλώδια από υπερβολικό ρεύμα, όχι υπερβολική τάση. Έτσι, εάν βάζετε υπερβολική τάση στα περισσότερα ηλεκτρονικά, θα τα βλάψετε.

Φωτοβολταικά πάνελ /πλαίσια 24v: Βραχυκύκλωμα (Isc)

Το ρεύμα βραχυκυκλώματος είναι πόσοι ενισχυτές (δηλαδή ρεύμα) παράγουν οι ηλιακοί συλλέκτες όταν δεν συνδέονται με φορτίο, αλλά όταν τα συν και τα αρνητικά των συρμάτων των πλαισίων είναι άμεσα συνδεδεμένα μεταξύ τους. Εάν μετράτε μόνο με ένα αμπερόμετρο σε σχέση με τα συν και μείον τους οδηγούς, θα διαβάσετε το Isc. Αυτό είναι το υψηλότερο ρεύμα που παράγουν οι ηλιακοί συλλέκτες υπό κανονικές συνθήκες δοκιμής.

Κατά τον προσδιορισμό του αριθμού των ενισχυτών που μπορεί να χειριστεί μια συνδεδεμένη συσκευή, όπως ο ηλιακός ελεγκτής φορτίου ή ο μετατροπέας συχνότητας, χρησιμοποιείται το Isc, πολλαπλασιαζόμενο γενικά με 1,25 για τις απαιτήσεις 80% για το Εθνικό Ηλεκτρικό Κώδικα (NEC).

Φωτοβολταικά πάνελ /πλαίσια 24v: Μέγιστο σημείο ισχύος (Pmax)

Το Pmax είναι το γλυκό σημείο της εξόδου ισχύος του ηλιακού πίνακα, που βρίσκεται στο “γόνατο” των καμπυλών στο παραπάνω γράφημα. Εκεί όπου ο συνδυασμός των βολτ και των ενισχυτών έχει ως αποτέλεσμα την υψηλότερη ισχύ (Volts x Amps = Watts).

Όταν χρησιμοποιείτε έναν ανιχνευτή φορτίου MPPT (Μέγιστη Ισχύς Εντοπισμού Σημείου)), αυτό είναι το σημείο που τα ηλεκτρονικά MPPT προσπαθούν να διατηρήσουν τα βολτ και τους ενισχυτές για να μεγιστοποιήσουν την ισχύ εξόδου. Η ισχύς που αναγράφεται σε ένα ηλιακό πάνελ είναι το Pmax όπου Pmax = Vmpp x Impp (βλ. Παρακάτω).

Φωτοβολταικά πάνελ /πλαίσια 24v: Μέγιστη τάση ισχύος (Vmpp)

Το Vmpp είναι η τάση όταν η έξοδος ισχύος είναι η μεγαλύτερη. Είναι η πραγματική τάση που θέλετε να βλέπετε όταν συνδέεται με τον ηλιακό εξοπλισμό MPPT (όπως ελεγκτής φορτίου ηλιακού φορτίου MPPT ή μετατροπέας δικτύου ) υπό τις τυπικές συνθήκες δοκιμής.

Φωτοβολταικά πάνελ /πλαίσια 24v: Μέγιστο ρεύμα σημείου ισχύος (Impp)

Το Impp είναι το τρέχον (ενισχυτές) όταν η έξοδος ισχύος είναι η μεγαλύτερη. Είναι η πραγματική ένταση που θέλετε να δείτε όταν συνδέεται με τον ηλιακό εξοπλισμό MPPT κάτω από τις τυπικές συνθήκες δοκιμής.
